6101中国のアルミコイルストック/アルミコイル

6101アルミニウム合金は良好な耐食性を有する。 高温にさらされると、これらの合金の強度を低下させることができる。 しかし、それらの強度は、零下温度で増加させることができる。 アルミニウム/アルミニウム6101合金は、良好な機械的強度と高い電気伝導度を有する。 A6101はマグネシウムとシリコンを添加した高強度導体用合金で、電気伝導性が高いことで知られます。なお、A6101Pは導体用として使う場合に限ります。6000番台のアルミの中では低めのSi量です。6000系は強度のわりに応力腐食割れも少なく、耐食性にも優れた材料として知られています。

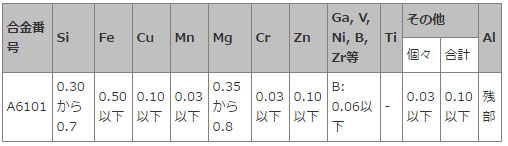

化学成分- 6101アルミニウムコイルストリップ


物理的性質 - 6101アルミニウムコイルストリップ
アルミニウム/アルミニウム合金6101の物性を次表に示す。

Properties　特性	Metric　メトリック	Imperial　インペリアル
Density密度	2.7 g/cm3	0.0975 lb/in3
Melting point　融点	588°C	1090°F

機械的性質 - 6101アルミニウムコイルストリップ




熱特性 - 6101アルミニウムコイルストリップ
アルミニウム/アルミニウム6101合金の熱的性質を以下の表に示す。

Properties　特性		Conditions　条件
		T (ºC)	Treatment　質別
Thermal expansion熱膨張	23 (10-6/ºC)	20-100	-
Thermal conductivity熱伝導率	218 W/mK	25	T6

製造と熱処理
機械加工性
アルミニウム/アルミニウム6101合金は良好な被削性を有する。 オイルベースの潤滑剤は、機械加工作業を行うために使用されます。 この合金の機械加工には、超硬または高速工具鋼工具を使用することができます。

フォーミング
アルミニウム/アルミニウム6101合金は、従来の方法を用いて形成することができる。

溶接
アルミニウム/アルミニウム6101合金は、すべての標準溶接方法を使用して溶接できます。 不活性ガスアーク溶接法は、この合金を溶接するための最も好ましい方法である。 熱処理された状態で溶接されると、後続部品の強度が低下する。

 熱処理
アルミニウム/アルミニウム6101合金は熱処理に反応しません。 しかし、熱処理はアニーリングおよびエージングによって行うことができる。

冷間加工
アルミニウム/アルミニウム6101合金は、時効処理された状態または焼鈍された状態で冷間加工することができる。

アニーリング
アルミニウム/アルミニウム6101合金を413℃（775°F）で3時間アニールした後、時間当たり10〜260℃（50〜500°F）で制御冷却し、空気中で冷却する。 応力除去アニーリングプロセスは、344℃（650°F）での冷間加工の後、空気中での冷却後に行うこともできる。

 エージング
アルミニウム/アルミニウム6101合金は、完成した焼き戻しに基づいて異なる温度および時間で老化させることができる。 たとえば、T6は177°C（350°F）で20時間、T61は227°C（440°F）で6時間エージングすることができ、T63は194°C（380°F ）で19時間処理した後、空気中で冷却した。

 硬化
アルミニウム/アルミニウム6101合金は、冷間加工および時効処理によって硬化させることができる。

アプリケーション
アルミニウム/アルミニウム6101合金は、密閉バス電気設備用の電気バスバー導体用途に使用される。
